[데스크탑 가상화] xenserver App&Desk를 활용한 가상 데스크탑 환경 구축, 서버 베이스 컴퓨팅(server base computing) - 2

3.2.3 가상화 데스크탑 템플릿 구성

Xenserver에 Server Base Computing으로 클라이언트에 제공할 데스크탑의 템플릿을 생성한다. 운영체제는 Win10이며 NFS_ISO에 있는 win10 이미지를 사용하여 NFS_STO 스토리지에 운영체제를 설치한다. 이때 [그림 3.2-24] 시나리오의 하드웨어 및 소프트웨어 스펙에 따라 w10-tem을 생성 및 설치해야 한다.

[그림 3.2-24]

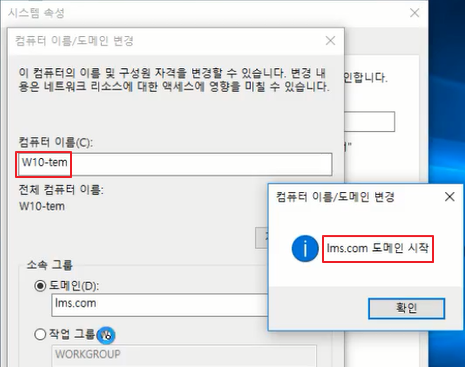

[그림 3.2-25]에서 Xenserver에 추가된 가상화 데스크탑 템플릿 W10-temp를 볼 수 있으며, 템플릿은 [그림 3.2-26]처럼 W2k16-AD에 가입되어야 한다.

[그림 3.2-25]

[그림 3.2-26]

3.2.4 Citrix Delivery Agent 구성

Citrix Delivery Agent 구성은 [그림 3.2-27 이미지 삽입] - [그림 3.2-28 App&Desk 선택] - [그림 3.2-29 Citrix Delivery Agent 설치] - [그림 3.2-30 Master Image 환경 설정] - [그림 3.2-31 코어 컴포넌트 선택] - [그림 3.2-32 추가 컴포넌트 선택] - [그림 3.2-33 Delivery Controller 설정] - [그림 3.2-35 구성 서비스 선택] - [그림 3.2-36 방화벽 설정] - [그림 3.2-37 설정 내용 확인] - [그림 3.2-38 설치 진행] - [그림 3.2-39 Smart Tool 설정] - [그림 3.2-40 설치 완료 및 재부팅]의 과정으로 진행된다.

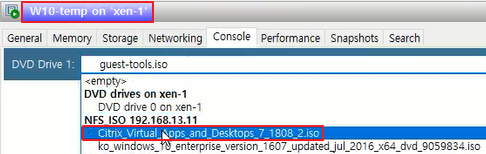

Citrix Delivery Agent를 설치하기 위해서 NFS_ISO에 들어있는 Citrix_Virtual_Apps_and_Desktops 이미지를 DVD에 삽입해야 한다.

[그림 3.2-27 이미지 삽입]

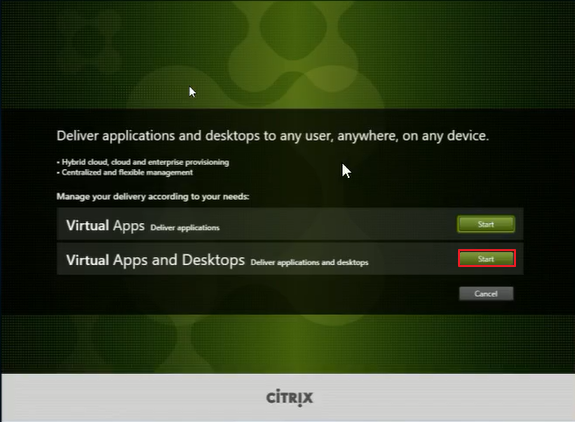

삽입된 이미지를 실행하여 Virtual Apps and Desktops를 선택한다.

[그림 3.2-28 App&Desk 선택]

Virtual Delivery Agent를 선택하여 Citrix Delivery Agent 설치를 진행한다.

[그림 3.2-29 Citrix Delivery Agent 설치]

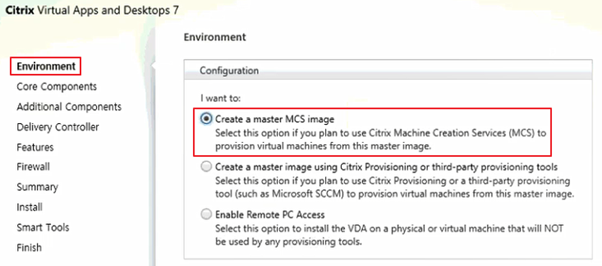

[그림 3.2-30 Master Image 환경 설정]

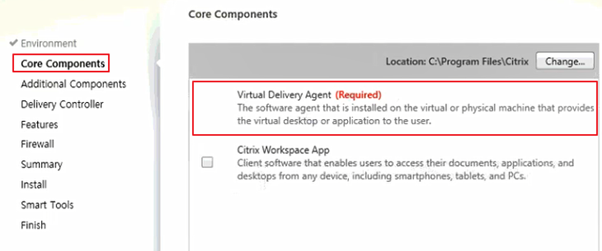

[그림 3.2-31 코어 컴포넌트 선택]

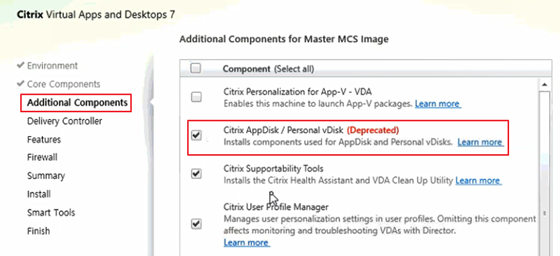

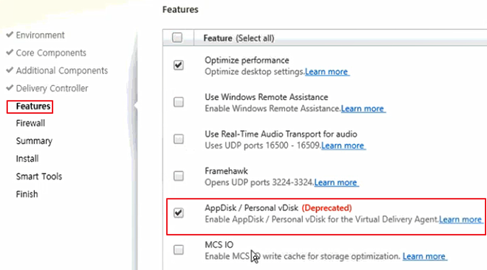

[그림 3.2-32 추가 컴포넌트 선택]

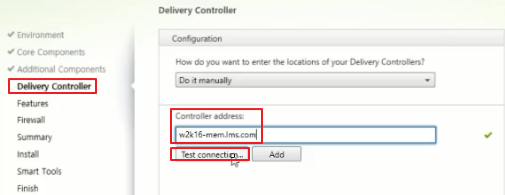

Delivery Controller 가 설치된 W2k16-mem의 주소를 입력하고 연결 테스트를 실행한다.

[그림 3.2-33 Delivery Controller 설정]

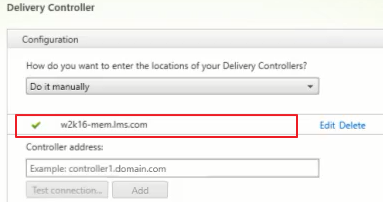

정상적으로 Delivery Controller와 연결이 될 경우 [그림 3.2-34]과 같이 W2k16-mem 컴퓨터가 추가된다.

[그림 3.2-34 Delivery Controller 정상 연결]

[그림 3.2-35 구성 서비스 선택]

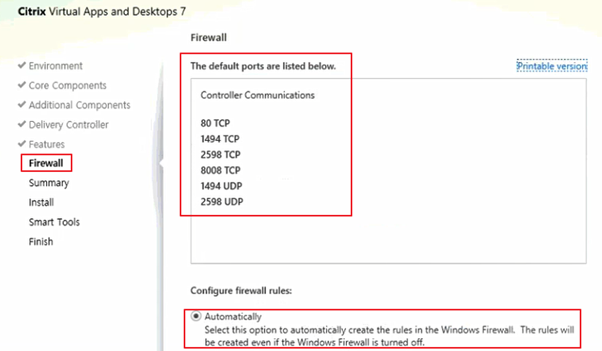

방화벽 허용이 필요한 리스트를 확인하고 자동으로 방화벽 규칙이 추가되도록 설정한다.

[그림 3.2-36 방화벽 설정]

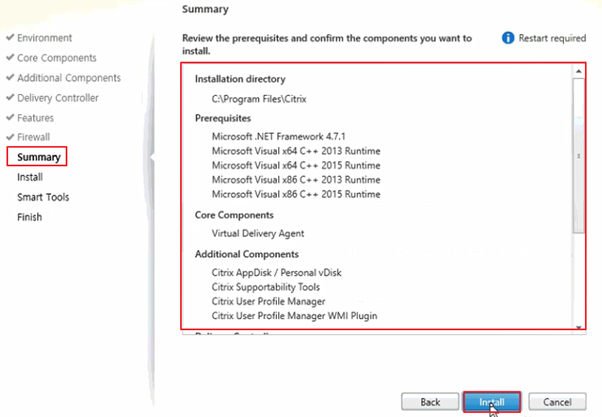

[그림 3.2-37 설정 내용 확인]

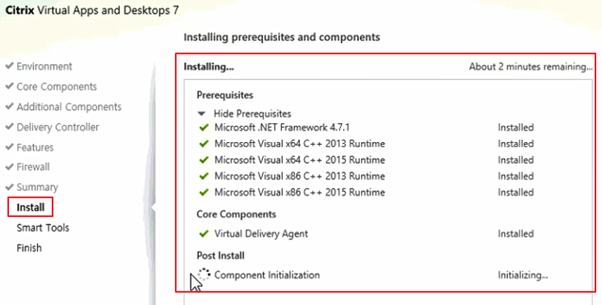

[그림 3.2-38 설치 진행]

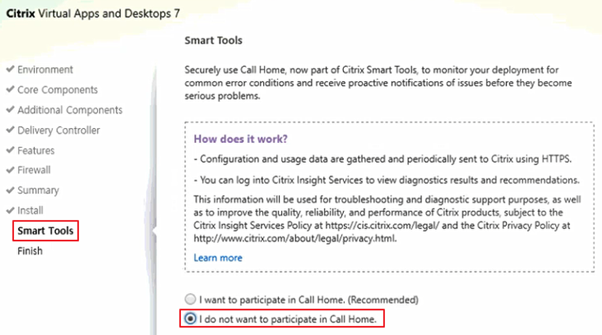

Smart Tools와 관련된 내용을 설정한다. Smart Tools를 Citrix Controller에 구성하지 않았으므로 참가하지 않는다고 선택한다.

[그림 3.2-39 Smart Tool 설정]

[그림 3.2-40 설치 완료 및 재부팅]





3.2.5 머신 카탈로그 구성

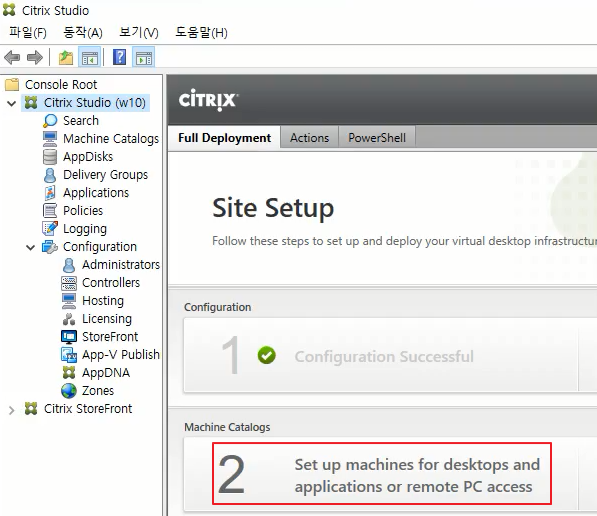

W2k16-Mem에 머신 카탈로그 설정을 하여 클라이언트에 제공할 Server Base Computing 데스크탑을 템플릿으로부터 복제할 수 있도록 해야 한다. 머신 카탈로그 설정은 [그림 3.2-41]처럼 Citrix Studio에서 Set up Machines을 선택하여 진행할 수 있다.

[그림 3.2-41]



머신 카탈로그 구성은 [그림 3.2-42 머신 카탈로그 타입 선택] - [그림 3.2-43 가상 머신 관리 사항 설정] - [그림 3.2-44 마스터 이미지 설정] - [그림 3.2-45 가상 머신 하드웨어 스펙 설정] - [그림 3.2-46 가상화 데스크탑 AD 계정 선택] - [그림 3.2-47] - [그림 3.2-48 이름 및 설명 설정] - [그림 3.2-49 구성 완료]의 과정으로 진행된다.

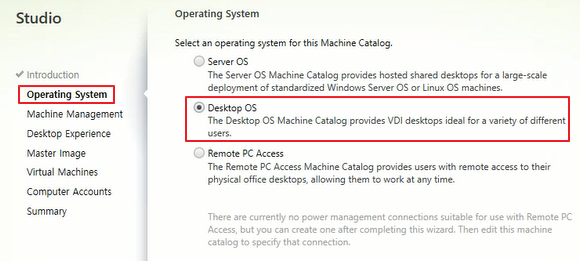

머신 카탈로그로 생성할 타입을 선택한다. 데스크탑 가상화를 위해선 Desktop OS를 선택한다.

[그림 3.2-42 머신 카탈로그 타입 선택]

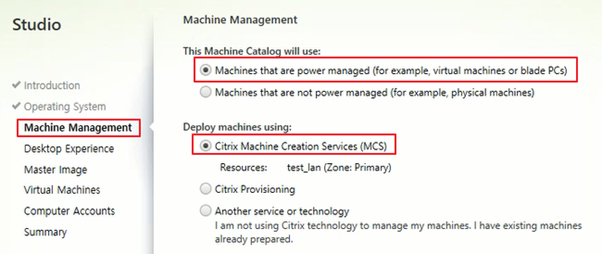

[그림 3.2-43 가상 머신 관리 사항 설정]

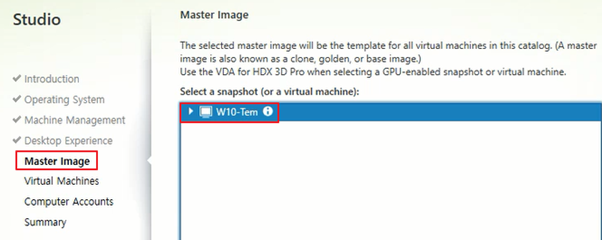

복제할 데스크탑 템플릿을 선택한다. 앞서 W10-Tem을 골든 템플릿으로 설정하여 Delivery Agent를 설치했으므로 W10-Tem PC를 선택한다.

[그림 3.2-44 마스터 이미지 설정]

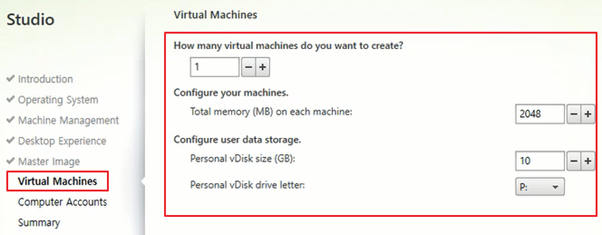

[그림 3.2-45 가상 머신 하드웨어 스펙 설정]

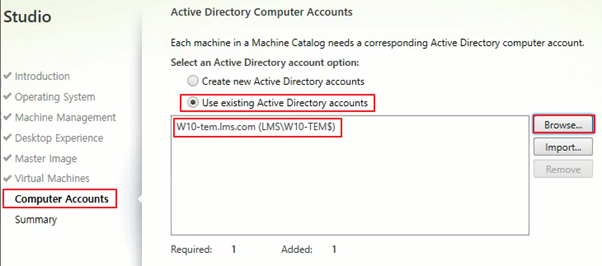

앞서 W10-Tem을 W2k16-AD의 멤버 서버로 가입하면서 Active Directory에 추가된 W10-Tem 계정을 선택한다.

[그림 3.2-46 가상화 데스크탑 AD 계정 선택]

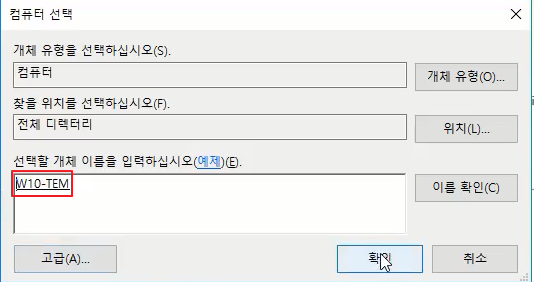

Browse를 클릭할 경우 [그림 3.2-47]과 같이 AD의 컴퓨터 계정을 설정할 수 있는 창이 뜬다.

[그림 3.2-47]

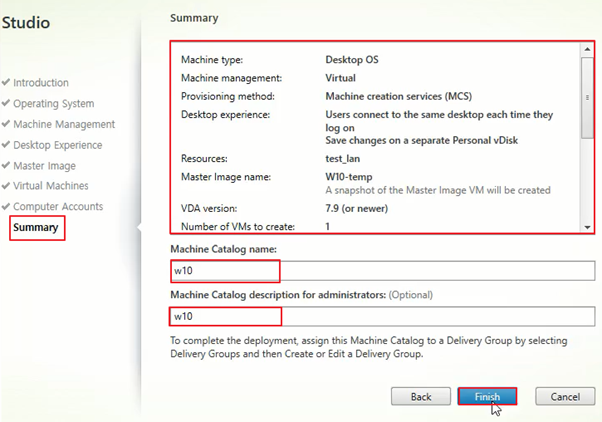

머신 카탈로그 설정 사항을 확인하고 머신 카탈로그의 이름 및 부연 설명을 설정 후 머신 카탈로그 생성을 마무리한다.

[그림 3.2-48 이름 및 설명 설정]

구성이 정상적으로 완료된 경우 Citrix Studio에서 아래와 같이 Catalog created Successfully 가 뜬다.

[그림 3.2-49 구성 완료]

3.2.6 Delivery Group 구성

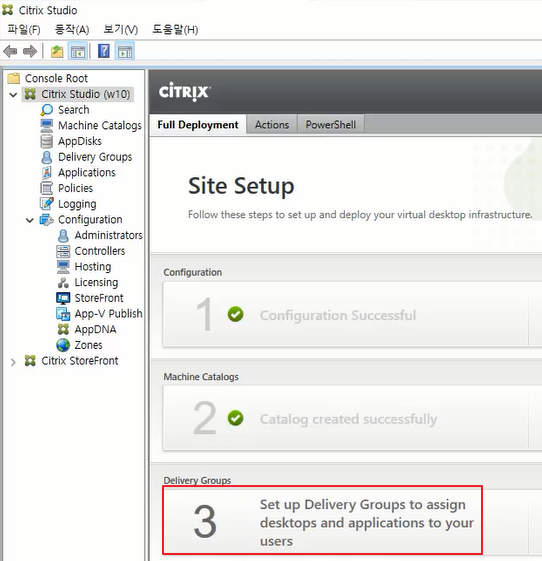

W2k16-Mem에 Delivery Group을 설정하여 복제된 Server Base Computing 데스크탑에 접근 가능한 DC 사용자 계정을 추가해야 한다. Delivery Group 설정은 [그림 3.2-50]처럼 Citrix Studio에서 Set up Delivery Groups를 선택하여 진행할 수 있다.

[그림 3.2-50]

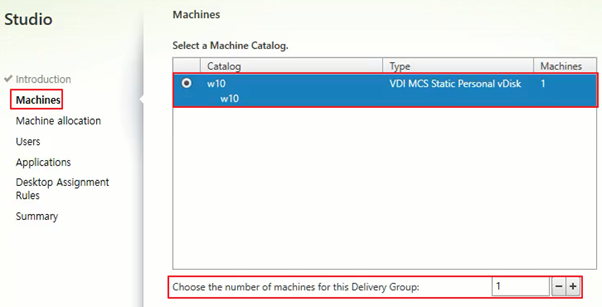

Delivery Group에 추가할 머신 카탈로그와 그 개수를 설정한다.

[그림 3.2-51 머신 카탈로그 설정]

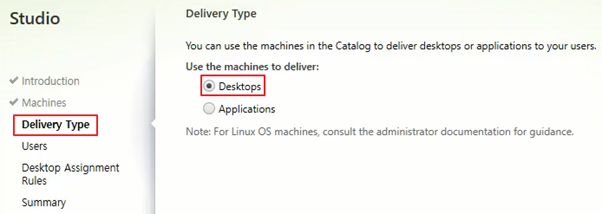

Delivery Type을 설정한다. 데스크탑 가상화이므로 Desktops를 선택한다.

[그림 3.2-52 Delivery Type 설정]





데스크탑 가상화 서비스에 접근 가능한 DC 계정을 추가한다.

[그림 3.2-53 서비스 접근 DC 계정 추가]

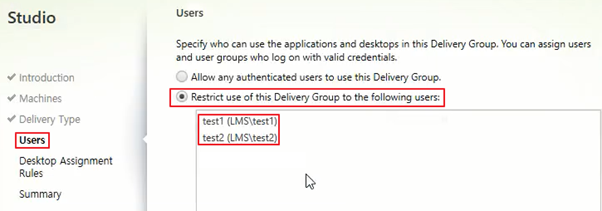

데스크탑 가상화 서비스를 통해 가상 데스크탑에 접속할 때 접근을 허용할 DC 계정을 추가한다.

[그림 3.2-54 가상 데스크탑 접근 DC 계정 추가]

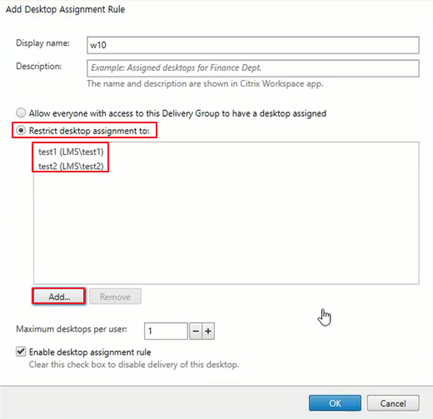

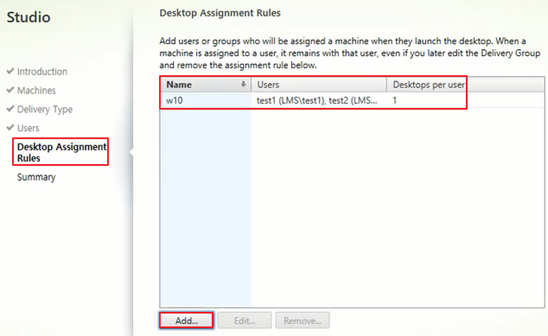

[그림 3.2-55]과 같이 ADD를 눌러 뜨는 창에서 Restrict desktop을 선택해 계정을 추가하면 된다.

[그림 3.2-55]

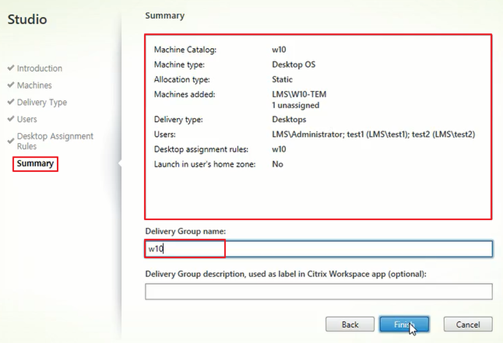

[그림 3.2-56 Delivery Group 이름 설정]

4. 프로젝트 결과

이번 프로젝트를 통해 가상화를 이용한 가상머신 배포 서비스를 실습해보았다. AD를 통한 인증, XenServer를 이용한 가상화를 사전에 공부하여 프로젝트 진행에 대한 전반적인 지식을 다졌으며, 실제로 구축을 할 때 사전공부한 것들이 많은 도움이 되었다.

프로젝트를 진행한 결과 다음 5가지 단계로 데스크탑 가상화가 서비스된다는 것을 알 수 있었다.



1. 클라이언트에서 Citrix Controller 와 Citrix Studio가 설치된 W2k16-Mem 서버에 접속 가능한 가상화 된 데스크탑 리스트를 요청한다.

2. W2k16-Mem 서버는 머신 카탈로그에 추가된 데스크탑 리스트를 클라이언트에 전송한다.

3. 클라이언트는 접속 가능한 데스크탑 중 하나를 선택하여 DC 사용자 계정을 이용해 로그인을 요청한다.

4. W2k16-Mem 서버는 사용자에서 인증 요청한 DC 계정과 Delivery Group에 설정된 DC 계정을 대조하여 W2k16-AD 서버에 인증 요청을 하고 그 결과를 클라이언트에 전송한다.

5. 클라이언트가 W2k16-Mem 서버로부터 서버 접속 인증 허가를 받을 경우 클라이언트는 Xenserver에 존재하는 가상화 된 데스크탑 자원을 활용할 수 있게 된다.
