[데스크탑 가상화] xenserver App&Desk를 활용한 가상 데스크탑 환경 구축, 서버 베이스 컴퓨팅(server base computing) - 1

1. 프로젝트 개요

Server Base Computing은 서버에다가 Desktop을 여러 대 만들고 클라이언트에게 제공하는 것으로 문서 중앙화가 가능하고, 클라이언트 단말기 관리가 필요 없어진다. 또한 논리적으로 망 분리가 되는 효과를 얻을 수 있다.

1.1 프로젝트 명

windows AD, XenServer를 이용한 가상 데스크탑 환경 구축

1.2 프로젝트 기간

2018.10.23 ~ 2018.10.30

1.3 프로젝트 계획

프로젝트 계획

일정	작업 이름	작업 내용
18.10.23 ~ 18.10.24	프로젝트 계획	프로젝트 범위 지정 프로젝트 진행 방향 지정
18.10.24 ~ 18.10.26	사전 공부	서버 가상화, Xen, AD 공부
18.10.26 ~ 18.10.29	환경 구축	AD, XenDesktop 환경 구축
18.10.30 ~ 18.10.30	최종 점검	XenDesktop 환경 정상 작동 여부 확인



1.4 프로젝트 목표

현 프로젝트는 Server Base Computing을 Xenserver의 App&Desk를 활용해 가상 데스크탑 환경을 구축을 해보고 이해도를 높이는 것을 목적으로 한다.

이에 프로젝트는 Xenserver를 이용한 데스크탑 가상화를 통하여 가상머신 제공하는 것을 목표로 한다.

1.5 프로젝트 기대효과

현 프로젝트는 완료 후 다음 세가지에 대한 이해도를 높일 수 있을 것이다.

① 서버에 데스크탑 환경을 구성하고 사용자에게 제공

② 사용자가 어떠한 OS를 사용하든지 상관없이 Desktop 환경 제공

③ 개인정보보호법에서도 허용하는 논리적인 망분리가 가능





2. 프로젝트 설계

시스템 아키텍처

가상 데스크탑 환경 아키텍처는 [그림 2-1]과 같다.

[그림 2-1]



구성표

가상 데스크탑 환경의 구성표는 [그림 2-2]와 같다.

[그림 2-2]



3. 구성 과정

3.1 준비



[그림 3.1-1]과 같이 계획한 하드웨어 및 소프트웨어 스펙에 따라 vmware에 xenserver 1대와 윈도우 server 2016 2대를 설치후에 설정한다.

[그림 3.1-1]

이때 계획에 따라 [그림 3.1-2] ~ [그림 3.1-4]과 같이 윈도우 서버 1대(W2k16-AD)는 DC 서버로 사용되며, 나머지 윈도우 서버 1대(W2k16-Mem)은 W2k16-AD서버에 멤버로 가입되어 있는 멤버서버로 사용할 수 있도록 설정한다.

[그림 3.1-2 DC 설치 내용]

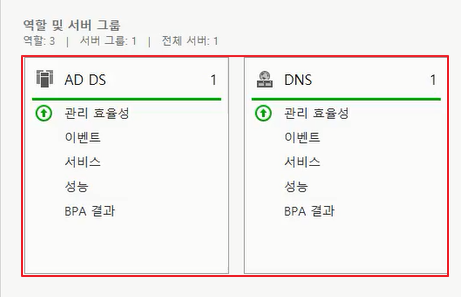

[그림 3.1-3 DC 설치 완료]

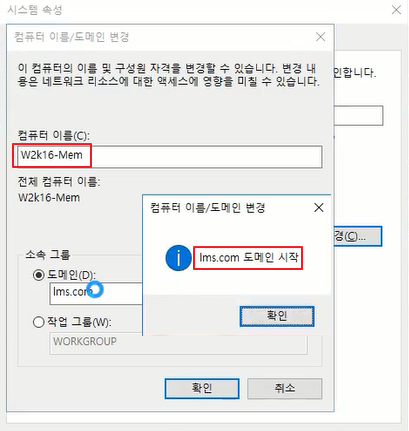

[그림 3.1-4 멤버 서버 설정 완료]

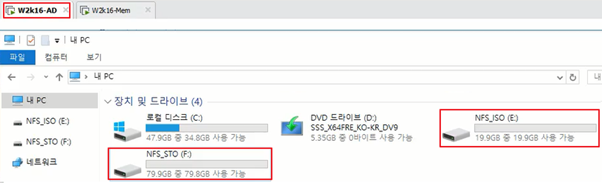

또한 [그림 3.1-5]에서 볼 수 있듯이 W2k16-AD 서버에 ISO 라이브러리로 사용할 NFS 디스크 1개(NFS_ISO : 20GB)와 운영체제가 설치될 스토리지로 사용할 NFS 디스크 1개(NFS_STO : 80GB)를 설정한다.

[그림 3.1-5 NFS_ISO & NFS_STO]



NFS_ISO의 경우 [그림 3.1-6]처럼 윈도우10 설치를 위해 윈도우 10 설치 이미지와 Citrix Delivery Agent 설치를 위해 Citrix_Virtual_Apps_and_Desktops 이미지가 있어야 한다.

[그림 3.1-6]

NFS 설정 시 NFS_ISO의 경우 읽기 권한만 필요하지만 NFS_STO의 경우 운영체제가 설치되어야 하므로 쓰기 권한까지 필요하다.

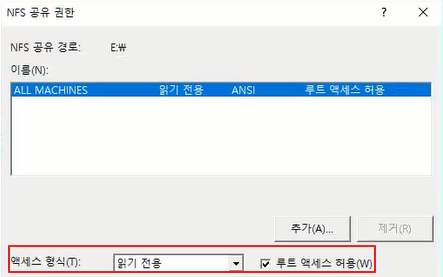

[그림 3.1-7 NFS_ISO 액세스 권한 설정]

[그림 3.1-8 NFS_STO 액세스 권한 설정]



W2k16-AD 서버에 NFS 설정을 모두 마쳤다면 [그림 3.1-9]의 결과처럼 Xenserver에서 NFS_ISO를 ISO 라이브러리 스토리지로 추가하고 NFS_STO를 NFS 블록 스토리지로 추가해야 한다.

[그림 3.1-9 Xenserver NFS 추가 결과]

Xenserver에 NFS 블록 스토리지를 추가할 때는 [Storage] – [New SR]메뉴로 진입하여 각 NFS 별 3단계씩 총 6단계로 다음과 같이 진행된다.



[그림 3.1-10]

[그림 3.1-11 NFS_ISO 추가] -> [그림 3.1-12 이름 설정] -> [그림 3.1-13 경로 설정] -> [그림 3.1-14 NFS_STO 추가] -> [그림 3.1-15 이름 설정] -> [그림 3.1-16 경로 설정]

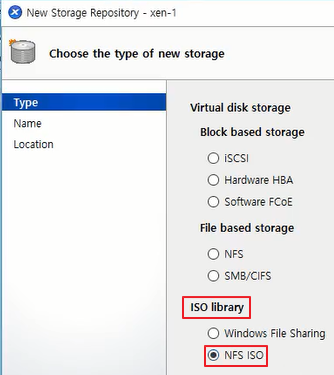

[그림 3.1-11 NFS_ISO 추가]

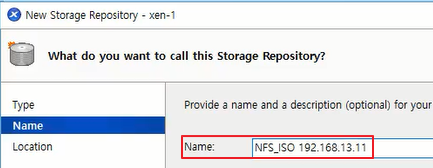

[그림 3.1-12 이름 설정]

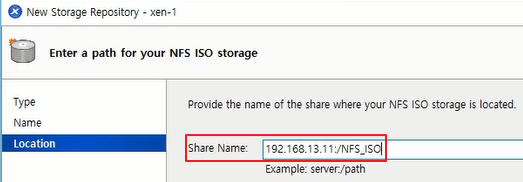

[그림 3.1-13 경로 설정]

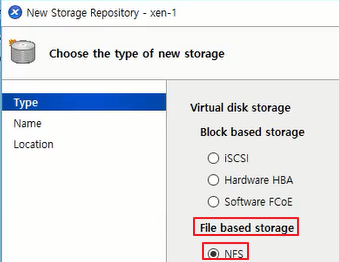

[그림 3.1-14 NFS_STO 추가]

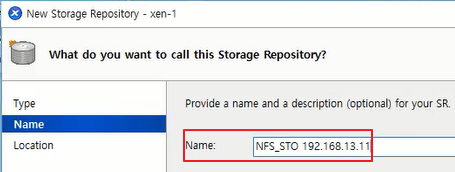

[그림 3.1-15 이름 설정]

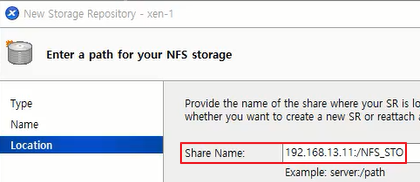

[그림 3.1-16 경로 설정]





3.2 데스크탑 가상화 구성

앞선 준비를 모두 끝냈다면 이제 W2k16-Mem에 Citrix Controller를 설치하고 Citrix Studio를 구성해야 한다.

3.2.1 Citrix Controller 구성

Citrix Controller 설치는 [그림 3.2-1 이미지 삽입] - [그림 3.2-2 App&Desk 선택] - [그림 3.2-3 Delivery Controller 선택] - [그림 3.2-4 라이선스 동의] - [그림 3.2-5 설치할 컴포넌트 선택] - [그림 3.2-6 데이터베이스 설치] - [그림 3.2-7 방화벽 설정] - [그림 3.2-8 설치 내용 확인] - [그림 3.2-9 설치 진행] - [그림 3.2-10 Smart Tool 설정] - [그림 3.2-11 설치 완료]의 과정으로 진행된다.

Citrix Controller 설치를 위해 Citrix_Virtual_Apps_and_Desktops 이미지를 삽입해야 한다.



[그림 3.2-1 이미지 삽입]

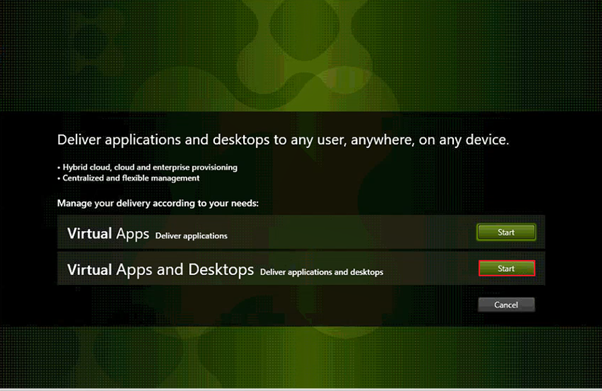

삽입된 이미지를 실행하여 Virtual Apps and Desktops를 선택한다.



[그림 3.2-2 App&Desk 선택]

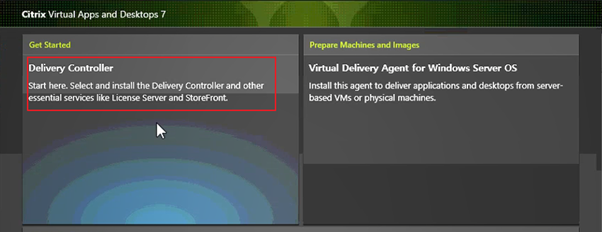

Delivery Controller를 선택하여 설치를 진행한다.



[그림 3.2-3 Delivery Controller 선택]



[그림 3.2-4 라이선스 동의]

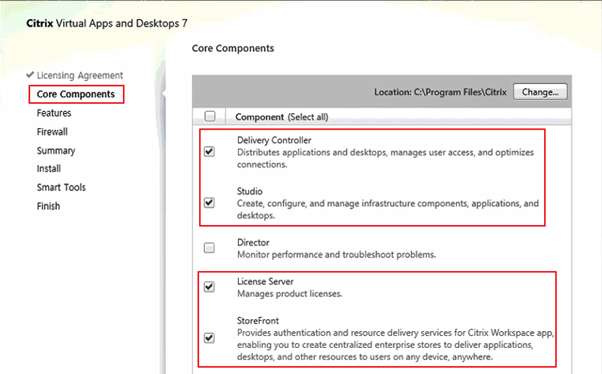

[그림 3.2-5 설치할 컴포넌트 선택]

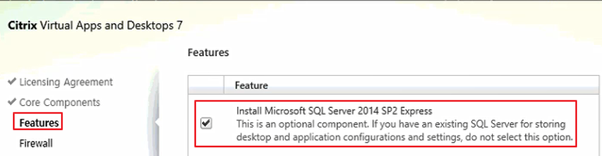

[그림 3.2-6 데이터베이스 설치]

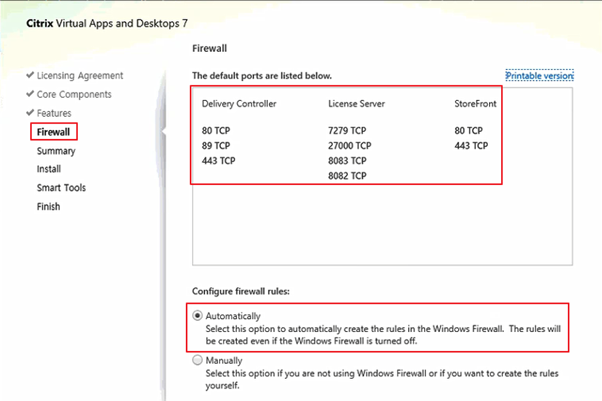

[그림 3.2-7 방화벽 설정]

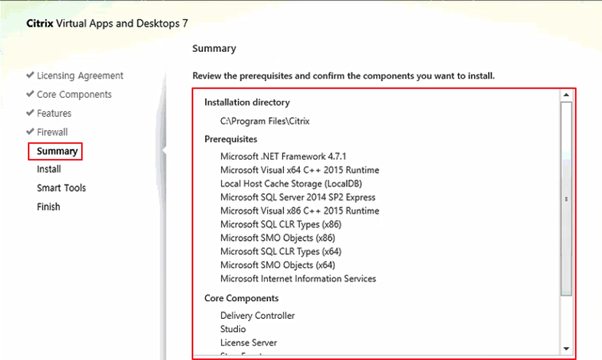

[그림 3.2-8 설치 내용 확인]

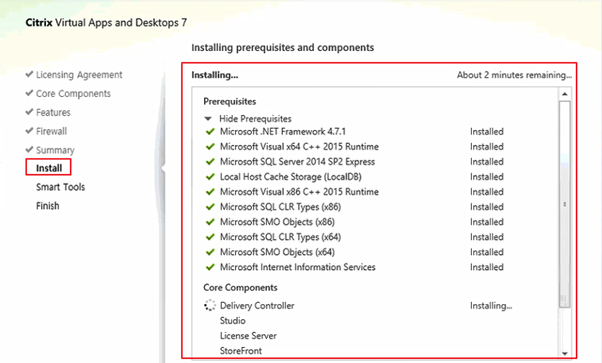

[그림 3.2-9 설치 진행]

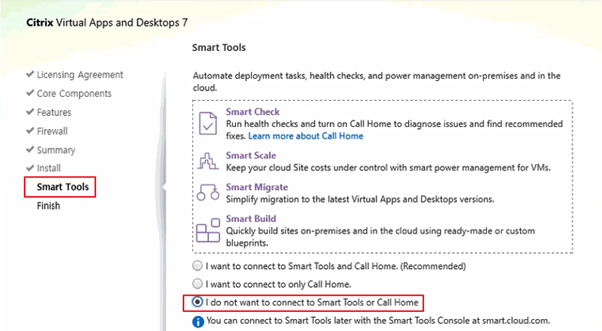

스마트 툴을 사용하지 않는 경우 사용 안함을 체크한다.

[그림 3.2-10 Smart Tool 설정]

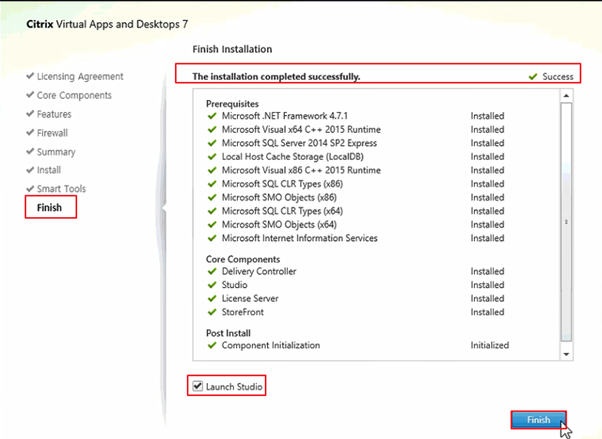

Citrix Controller의 설치를 완료한다. 이때 Launch Studio란을 체크하면 설치 완료 후 Citrix Studio가 자동으로 실행된다.

[그림 3.2-11 설치 완료]

3.2.2 Citrix Studio 구성

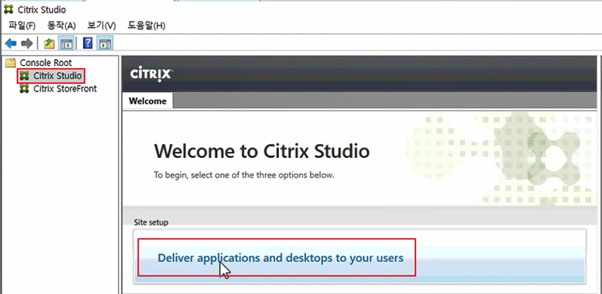

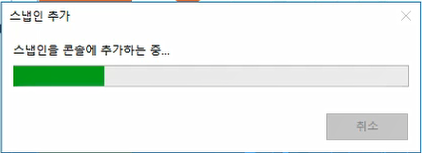

Citrix Studio가 처음 실행되면 [그림 3.2-12]와 같이 자동으로 스냅인이 추가되며, [그림 3.2-13] 처럼 Studio 설정을 위해 Deliver applications and desktops to your users를 선택한다.

[그림 3.2-12]

[그림 3.2-13]

Citrix Studio 구성은 [그림 3.2-14 사이트 이름 설정] - [그림 3.2-15 데이터베이스 경로 설정] - [그림 3.2-16 라이센스 설정] - [그림 3.2-17 Xenserver 연결 설정] - [그림 3.2-18 스토리지 관리 설정] - [그림 3.2-19 스토리지 선택] - [그림 3.2-20 네트워크 설정] - [그림 3.2-21 추가 구성 설정] - [그림 3.2-22 설정 확인 및 마무리] - [그림 3.2-23 구성 완료]의 과정으로 진행된다.

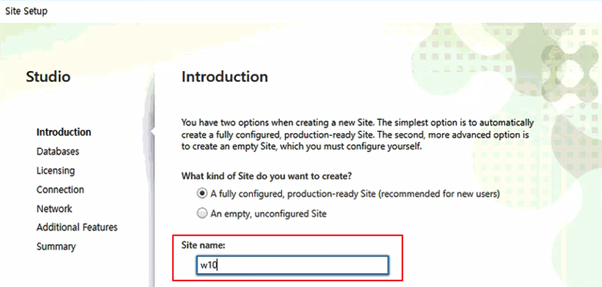

[그림 3.2-14 사이트 이름 설정]

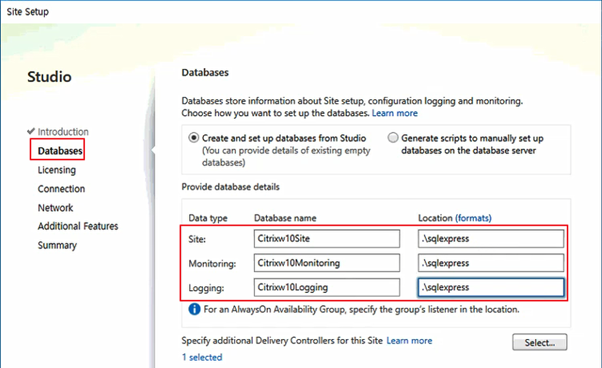

[그림 3.2-15 데이터베이스 경로 설정]

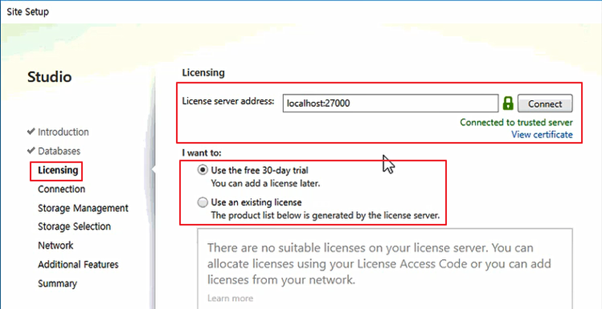

[그림 3.2-16 라이센스 설정]

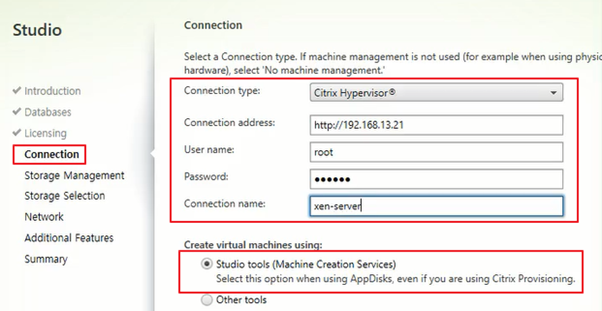

Xenserver와 연결하기 위해 필요한 정보를 입력하고 Studio Tools를 이용해 머신 카탈로그 서비스를 한다고 선택한다.

[그림 3.2-17 Xenserver 연결 설정]

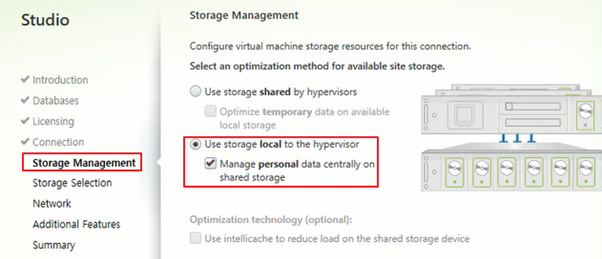

[그림 3.2-18 스토리지 관리 설정]

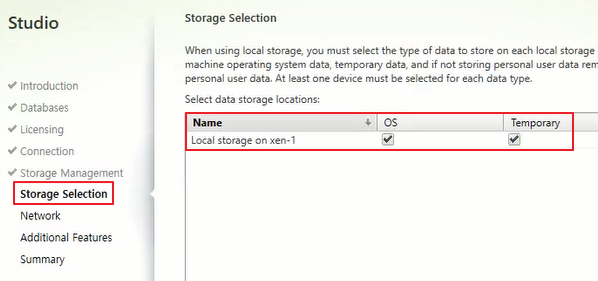

[그림 3.2-19 스토리지 선택]

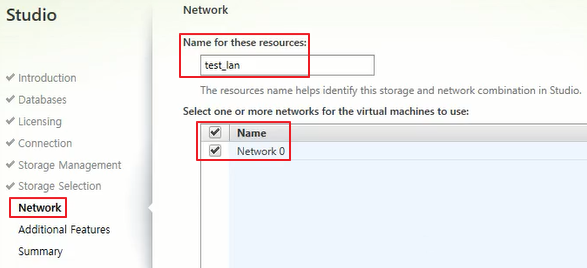

네트워크 자원들의 그룹 이름을 지정해주고 사용할 네트워크를 선택한다.



[그림 3.2-20 네트워크 설정]

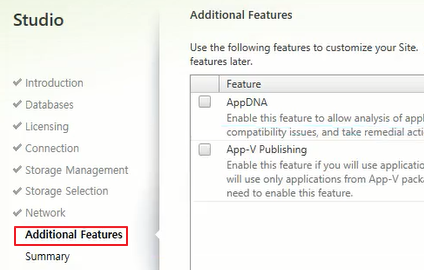

[그림 3.2-21 추가 구성 설정]

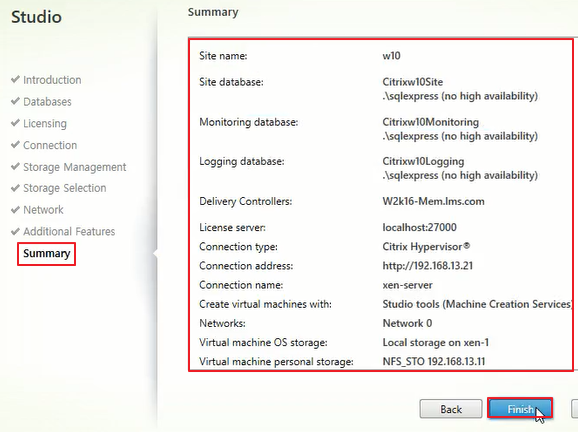

[그림 3.2-22 설정 확인 및 마무리]

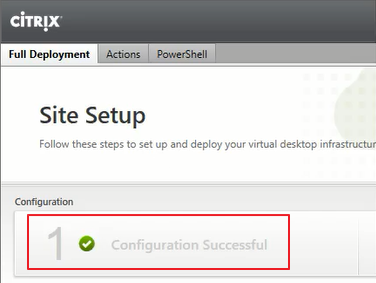

구성이 정상적으로 완료된 경우 Citrix Studio에서 [그림 3.2-23 구성 완료]와 같이 Configuration Successful 이 뜬다.

[그림 3.2-23 구성 완료]
